Smart camera: Solusi Pemasangan Sistem Inspeksi Visual pada Mesin Berdimensi Kompak

Smart camera memiliki arsitektur all-in-one yang menyatukan sensor optik presisi, prosesor komputasi mandiri, memori penyimpanan program, dan antarmuka I/O industri langsung di dalam satu housing fisik yang sangat ringkas. Karakteristik fisik yang kompak ini menjadikannya solusi pilihan utama bagi para perancang mesin (machine builder / OEM) dan integrator sistem yang menghadapi tantangan keterbatasan ruang fisik pada mesin-mesin manufaktur modern.

Dalam industri manufaktur yang kompetitif, tren perancangan mesin produksi bergerak menuju efisiensi jejak fisik (compact machine footprint). Pabrik-pabrik menuntut mesin yang mampu menghasilkan kapasitas output tinggi namun memakan ruang lantai kerja seminimal mungkin. Di sinilah smart camera memainkan peranan revolusioner: menghadirkan kemampuan kendali mutu otomatis tingkat tinggi tanpa memerlukan tambahan kabinet komputer eksternal yang memakan tempat.

Mengapa Ruang Instalasi Menjadi Tantangan pada Machine Builder?

Bagi produsen mesin otomatis (OEM) dan teknisi instalasi pabrik, ruang fisik di dalam dan di sekitar mesin adalah komoditas yang sangat berharga. Area mesin produksi modern umumnya telah dipadati oleh berbagai elemen elektromekanikal penting:

• Kabinet Kontrol Listrik (Control Panel Cabinet): Tempat berkumpulnya modul PLC, inverter penggerak motor (VFD), servo drive, power supply 24V, kontaktor, relay pengaman, serta blok terminal kabel. Menambahkan satu unit Industrial PC (IPC) berukuran besar ke dalam panel sering kali mustahil dilakukan tanpa memperbesar ukuran kabinet secara keseluruhan.
• Aktuator Mekanikal & Sistem Pneumatik: Keberadaan silinder penolak, manifold katup solenoid, selang udara bertekanan, dan pemipaan pelumasan di dekat area kerja produk membatasi sudut penempatan dudukan kamera.
• Jalur Kabel (Cable Tray & Drag Chain): Mengarahkan berkas kabel tebal melintasi bagian mesin yang bergerak meningkatkan risiko keausan mekanik, interferensi sinyal, serta mempersulit perutean kabel di celah-celah sempit.
• Konveyor dan Struktur Rangka: Balok profil aluminium atau rangka baja mesin sering kali menghalangi bidang pandang kamera jika dimensi kamera terlalu panjang atau memiliki konektor kabel yang menonjol keluar.

Keterbatasan ruang ini menuntut perancang mesin untuk memikirkan kembali arsitektur sistem visi mereka: apakah harus memaksakan penggunaan komputer industri eksternal dengan kabel bercabang rumit, atau beralih ke unit visi mandiri yang ringkas?

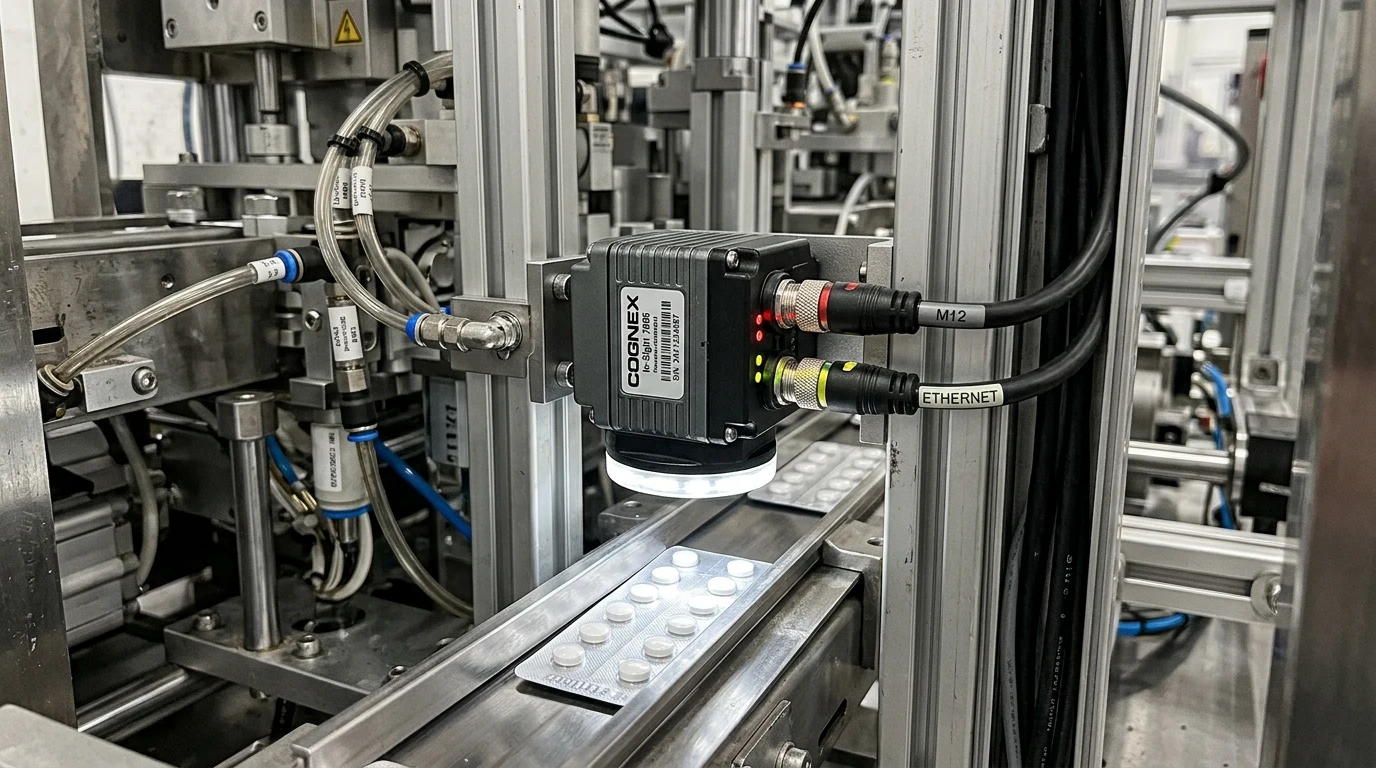

Smart Camera sebagai Sistem Vision dengan Compact Footprint

Smart camera dirancang khusus untuk mengatasi dilema keterbatasan ruang tersebut. Dengan mengeliminasi kebutuhan unit pemrosesan terpisah, smart camera menawarkan keunggulan jejak fisik (footprint) yang tidak tertandingi:

• Dimensi Perangkat Mandiri (Standalone Unit): Sebagian besar smart camera industri (seperti seri HIKROBOT SC Series) memiliki dimensi eksternal yang sangat ringkas—sering kali hanya berukuran sekitar 60 × 60 × 40 mm atau mendekati ukuran kamera industri standar—namun telah memuat seluruh komputer pemroses citra di dalamnya.
• Fleksibilitas Braket dan Posisi Pemasangan: Dilengkapi lubang ulir pemasangan standar (M3/M4) pada berbagai sisi bodi kamera, memungkinkan teknisi memasangnya pada berbagai orientasi sudut: vertikal, horizontal, maupun sudut kemiringan tertentu menggunakan arm bracket fleksibel.
• Konektivitas Kabel Tunggal atau Minimal: Smart camera modern sering kali mendukung konsep Single Cable Connection atau Power over Ethernet (PoE), di mana satu kabel Ethernet tunggal dapat menyalurkan daya listrik, pertukaran data komunikasi industri, serta transmisi konfigurasi secara bersamaan. Hal ini memangkas keruwetan kabel di area lini produksi hingga lebih dari 60%.

Smart Camera vs Kamera + Industrial PC: Analisis Jejak Fisik

Untuk mengevaluasi dampak pemilihan arsitektur visi terhadap tata ruang mesin, perhatikan perbandingan komparatif berikut:

4 Strategi Perancangan Geometri Optik di Ruang Sempit

Tantangan utama pemasangan kamera pada mesin kompak adalah keterbatasan jarak kerja (Working Distance / WD) antara lensa dan objek produk. Untuk mengatasi hal ini, ada empat strategi optik yang sering diterapkan:

1. Pemilihan Lensa Sudut Lebar (Wide-Angle Lens): Menggunakan lensa dengan panjang fokus pendek (misal: 6 mm atau 8 mm) memungkinkan kamera menangkap bidang pandang (Field of View / FOV) yang luas dari jarak yang sangat dekat, sehingga tidak membutuhkan tiang penyangga yang tinggi.
2. Pemanfaatan Cermin Pembelok Optik (90-Degree Mirror): Jika tinggi vertikal di atas konveyor sangat terbatas oleh struktur mesin, pasang cermin optik presisi (first-surface optical mirror) bersudut 45 derajat. Kamera dapat dipasang secara horizontal di sisi samping mesin, sementara pantulan cermin mengarahkan pandangan ke bawah menuju produk secara presisi.
3. Smart Camera dengan Lensa Autofokus Cair (Integrated Liquid Lens): Teknologi lensa cair elektrik memungkinkan perubahan fokus otomatis untuk produk dengan ketinggian bervariasi tanpa membutuhkan ruang fisik tambahan untuk memutar cincin lensa secara manual oleh operator.
4. Pencahayaan LED Terintegrasi Ber-Polarizer: Mengeliminasi kebutuhan braket lampu sorot eksternal yang memakan tempat. Lampu LED cincin (ring light) bawaan smart camera sudah terintegrasi di sekeliling sensor dengan filter polarisasi untuk menekan silau optik pada permukaan mengkilap.

Manajemen Termal dan Disipasi Panas pada Enclosure Mesin Tertutup

Salah satu pertimbangan rekayasa paling esensial saat mengintegrasikan smart camera ke dalam mesin berdimensi kompak adalah pengelolaan suhu operasional (thermal management). Kompresi prosesor komputasi multi-core, memori berkecepatan tinggi, dan sirkuit penggerak LED intensitas tinggi ke dalam housing berukuran puluhan milimeter menghasilkan kepadatan disipasi daya (power density) yang signifikan.

Pada mesin-mesin industri dengan pelindung tertutup (enclosure) atau kap pengaman akrilik, sirkulasi udara alami sering kali sangat terbatas. Smart camera industri modern mengadopsi prinsip desain termal pasif (fanless passive cooling) untuk menjamin keandalan tanpa titik kegagalan mekanikal:

• Housing Aluminium Die-Cast sebagai Heatsink: Seluruh bodi logam luar kamera berfungsi ganda sebagai penyerap dan penyebar panas (heat spreader). Komponen silikon prosesor dan modul daya dihubungkan langsung ke dinding bodi kamera menggunakan bantalan konduksi termal (thermal gap pad) berkonsistensi tinggi.
• Eliminasi Kipas Pendingin (Fanless Architecture): Di lingkungan pabrik, penggunaan kipas pendingin mekanikal kecil merupakan sumber kerentanan utama karena rentan tersumbat oleh debu, kabut oli, dan serbuk material, yang berujung pada kerusakan termal fatal. Desain tanpa kipas menjamin masa pakai (MTBF) hingga puluhan ribu jam.
• Batas Temperatur Operasional: Smart camera industri umumnya dirancang untuk beroperasi pada rentang suhu ambien antara 0°C hingga +50°C. Teknisi disarankan mempertahankan ruang bebas (clearance) minimal 15 hingga 20 mm di sekeliling bodi kamera guna memastikan konveksi udara pasif berlangsung efektif.
• Thermal Conductive Bracket: Pada instalasi di dalam ruang yang sangat terisolasi, penggunaan braket dudukan berbahan plat aluminium tebal yang dibaut langsung ke sasis mesin berbahan logam dapat difungsikan sebagai pendingin sekunder (secondary heatsink), menyalurkan panas kamera langsung ke struktur rangka mesin yang besar.

Studi Kasus: Implementasi Smart Camera pada Mesin Manufaktur Kompak

Untuk mengilustrasikan bagaimana konsep dimensi ringkas ini diwujudkan di lantai pabrik riil, berikut adalah dua contoh aplikasi tipikal di mana smart camera membuktikan keunggulan arsitekturalnya:

Praktik Terbaik Pengkabelan: Konektor M12 Siku (Right-Angle Connector)

Satu detail mekanis yang sering luput dari perhatian perancang mesin adalah panjang tonjolan konektor kabel. Kabel industri standar dengan konektor lurus (straight connector) membutuhkan ruang bebas ekstra setidaknya 50 hingga 70 mm di belakang bodi kamera hanya untuk radius lengkungan kabel (bend radius) agar kabel tidak tertekuk tajam atau mengalami kerusakan internal.

Pada mesin kompak dengan kedalaman ruang yang sangat terbatas, solusi terbaik adalah menggunakan konektor M12 bersudut 90 derajat (right-angle connector):

• Menghemat ruang kedalaman instalasi hingga 40 mm di bagian belakang bodi smart camera.
• Mengarahkan jalur kabel langsung sejajar dengan permukaan profil rangka mesin, memudahkan pengikatan kabel menggunakan cable tie atau perutean ke dalam alur profil aluminium.
• Mencegah tegangan mekanikal (strain relief) berlebih pada soket kamera akibat tarikan gravitasi atau getaran dinamis konveyor.

Langkah Praktis Pemasangan Fisik pada Mesin Kompak

Bagi teknisi yang melakukan instalasi di celah sempit mesin, ikuti alur praktis pemasangan berikut:

1. Pasang arm bracket artikulasi fleksibel pada balok profil aluminium rangka mesin yang paling dekat dengan titik inspeksi, pastikan posisi bebas getaran langsung dari motor penggerak.
2. Pasang smart camera pada pelat dudukan braket menggunakan baut ulir metrik M3 atau M4 yang dilengkapi ring per (spring washer) agar tidak mudah kendor.
3. Hubungkan kabel melingkar M12 (Power & Digital I/O) menuju kotak terminal terdekat atau blok input PLC.
4. Hubungkan kabel Ethernet M12 untuk komunikasi data dan pemantauan live view inspeksi.
5. Uji sudut pencahayaan internal dan pastikan lensa tidak terhalang oleh selang udara pneumatik atau kabel drag chain di sekitarnya.

Checklist Kriteria Pemasangan pada Mesin Kompak

Simak panduan komprehensif seluruh arsitektur visi kami pada artikel pilar smart camera untuk machine vision: definisi, kategori penggunaan, dan fitur kunci serta temukan perangkat kamera industri lainnya di halaman katalog produk HIKROBOT Indonesia.

Kesimpulan

Keterbatasan ruang fisik pada mesin manufaktur modern tidak lagi menjadi penghalang untuk menerapkan kendali mutu otomatis berstandar tinggi. Berkat arsitektur mandiri yang menyatukan sensor, komputasi prosesor, dan kontrol sinyal dalam satu kemasan ringkas, smart camera memberikan kebebasan desain bagi machine builder dan integrator untuk menghadirkan sistem inspeksi visual presisi langsung di titik produksi tersempit sekalipun.

PT Berkah Solusi Mandiri siap membantu Anda merancang dudukan optik, memilih lensa, dan mengonfigurasi smart camera HIKROBOT yang paling presisi untuk mesin kompak pabrik Anda.
