Smart camera menawarkan keunggulan mendasar dalam hal kemudahan konfigurasi parameter inspeksi, kalibrasi mandiri, dan manajemen resep produksi (recipe management) yang dapat dieksekusi secara mandiri oleh teknisi lapangan tanpa memerlukan keahlian pemrograman kode tingkat lanjut (no-code / low-code graphical interface). Kemampuan ini menjadi pembeda kritis di lantai pabrik modern yang menuntut fleksibilitas tinggi dan waktu henti pergantian produk (changeover downtime) yang sesingkat mungkin.
Tuntutan industri manufaktur saat ini telah bergeser ke arah model produksi High-Mix Low-Volume (HMLV). Dalam model ini, sebuah lini produksi tunggal dapat memproses puluhan varian produk yang berbeda dalam satu hari kerja—mulai dari variasi ukuran kemasan, warna botol, teks tanggal kedaluwarsa, hingga kode batch farmasi. Jika setiap pergantian varian membutuhkan kehadiran software programmer khusus untuk menulis ulang kode logika visi, jalur perakitan akan mengalami pemborosan waktu yang masif. Di sinilah smart camera berperan sebagai instrumen otomasi yang memberdayakan tim teknis di lini depan.
Mengapa Fleksibilitas Resep Produksi Menjadi Kunci di Lantai Pabrik?
Dalam terminologi otomasi industri, resep produksi (production recipe atau job file) adalah kumpulan parameter terkonfigurasi lengkap yang mendikte bagaimana sebuah sistem inspeksi mengevaluasi produk tertentu. Parameter ini mencakup:
- Parameter Optik dan Sensor: Waktu pencahayaan (exposure time / shutter speed), penguatan sinyal digital (gain), serta durasi dan intensitas strobo lampu iluminator terintegrasi.
- Alat Analisis Visi (Vision Tools): Lokasi bidang inspeksi (Region of Interest / ROI), pola fitur acuan posisi (fixture pattern), ambang batas kontras (contrast threshold), toleransi dimensi milimeter, serta kamus karakter untuk pembacaan teks (OCR).
- Format Komunikasi Lapangan (Fieldbus Output): Pemetaan register memori PLC, struktur data string serial, serta durasi pulsa output fisik untuk pemicu silinder penolak (rejector actuator).
Ketika pabrik beralih dari satu varian produk ke varian lain (misalnya dari botol sirup 100 ml ke botol 250 ml), sistem inspeksi harus beradaptasi seketika. Pada arsitektur konvensional yang kaku, proses adaptasi ini sering kali menimbulkan berbagai kendala operasional:
- Ketergantungan pada Integrator Eksternal: Setiap modifikasi kecil pada toleransi pemeriksaan menuntut teknisi memanggil vendor pembuat sistem, menimbulkan biaya jasa dan penundaan produksi berhari-hari.
- Human Error saat Kalibrasi Manual: Tanpa antarmuka visual terpandu, teknisi berisiko salah memasukkan koordinat piksel atau keliru menggeser titik acuan, mengakibatkan lonjakan tingkat penolakan palsu (false reject).
- Downtime Lini Produksi yang Panjang: Waktu yang dihabiskan untuk mengatur ulang sistem inspeksi secara manual dapat memangkas efisiensi operasional keseluruhan (Overall Equipment Effectiveness / OEE) fasilitas hingga 15–20%.
Smart camera generasi modern (seperti keluarga produk HIKROBOT SC Series yang ditenagai perangkat lunak VisionMaster onboard) memecahkan kebuntuan ini melalui antarmuka grafis berbasis alur kerja (drag-and-drop flowchart workflow). Teknisi lapangan dapat memuat, menguji, dan beralih di antara ratusan resep produksi hanya dalam hitungan detik.
10 Langkah Konfigurasi Resep dan Kalibrasi Mandiri Smart Camera
Berikut adalah panduan alur kerja 10 langkah sistematis yang dapat diterapkan langsung oleh teknisi otomasi atau mekanik pabrik saat melakukan setup resep produk baru pada smart camera:
Alur Kerja Kalibrasi & Setup Resep (Field Technician Guide)
Pastikan smart camera terpasang kokoh pada braket getaran-rendah. Ukur jarak optik dari permukaan lensa ke permukaan sampel produk sesuai lembar spesifikasi lensa (misal: WD 150 mm) agar bidang pandang (FOV) mencakup seluruh area inspeksi dengan margin aman minimal 15%.
Gunakan fitur Live View Focus Assist pada software smart camera. Putar ring fokus lensa hingga indikator nilai ketajaman (sharpness edge gradient) mencapai titik puncak maksimal. Kunci cincin pengatur fokus (thumb screw lock) untuk mencegah pergeseran akibat getaran mesin.
Atur nilai waktu eksposur (exposure time) sesuai kecepatan gerak konveyor agar tidak terjadi efek blur (motion blur). Jika smart camera memiliki lampu iluminator bawaan, sinkronkan mode strobo kecepatan tinggi untuk memberikan kilatan cahaya intens saat sensor dipicu.

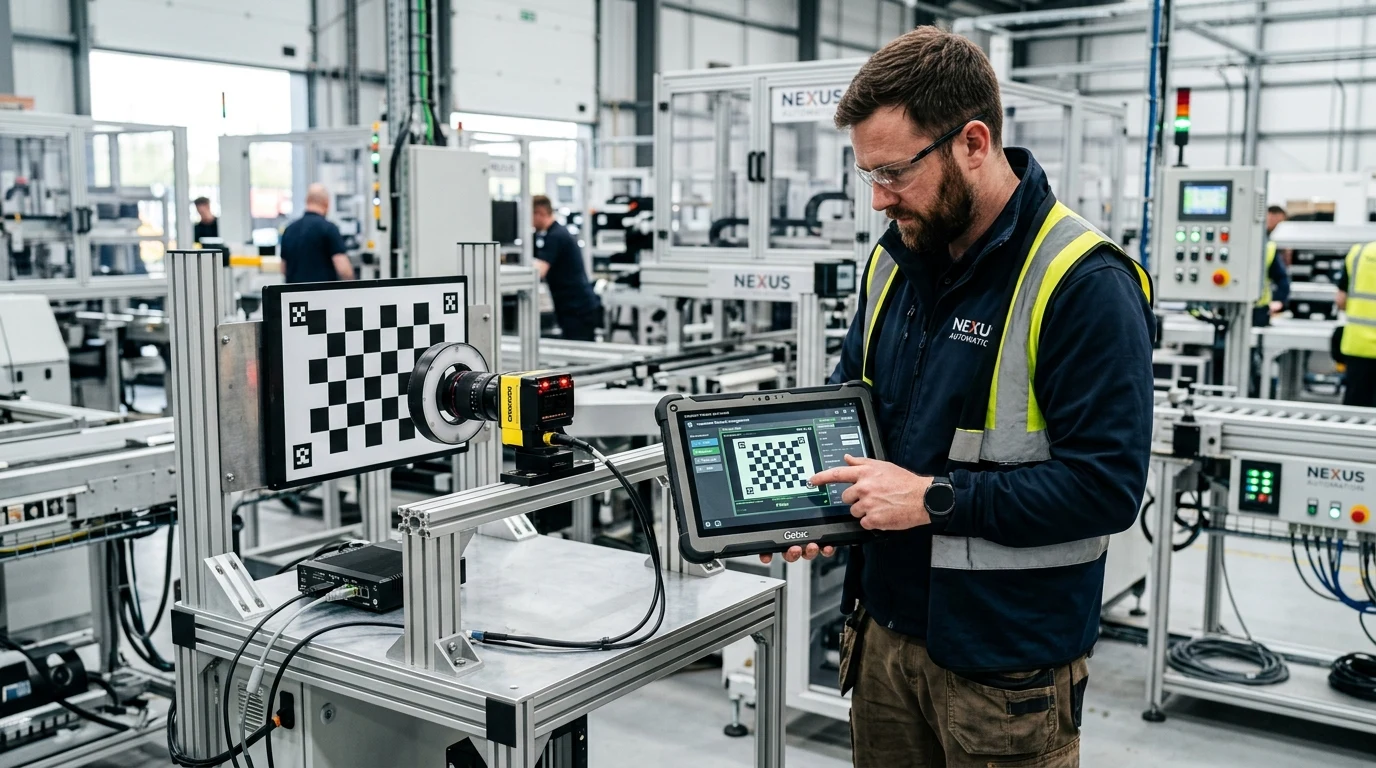

Tempatkan target kalibrasi (seperti pelat checkerboard atau grid lingkaran presisi terkalibrasi) pada bidang kerja. Jalankan modul kalibrasi mandiri pada software smart camera untuk mengoreksi distorsi lensa optik dan mengubah satuan pembacaan dari piksel menjadi satuan fisik milimeter.
Di lini produksi, posisi produk sering kali bergeser secara acak (X, Y) dan berotasi (Theta). Daftarkan fitur patokan yang stabil (pattern match fixture) agar seluruh Region of Interest (ROI) inspeksi lainnya otomatis mengikuti pergeseran fisik produk secara dinamis.
Tarik alat inspeksi yang dibutuhkan dari pustaka software: Caliper untuk mengukur diameter leher botol, Blob untuk mendeteksi bintik kotoran, OCR untuk memverifikasi teks cetak kedaluwarsa, atau Barcode Reader untuk membaca kode DataMatrix 2D.
Tentukan kriteria kelulusan mutu (OK/NG). Masukkan batas toleransi atas dan bawah (misal: tinggi tutup botol 24.5 ± 0.3 mm). Sediakan ruang batas ambang statistik berdasarkan pengujian 20–30 sampel produk normal untuk menghindari penolakan palsu.
Konfigurasikan jalur output sinyal digital: Output 1 untuk pemicu penolakan (NG Rejector Pulse, misal: durasi 50 ms), Output 2 untuk sinyal Busy/Ready. Petakan register data Ethernet (PROFINET / EtherNet/IP) jika PLC memerlukan nilai pengukuran numerik riil.
Jalankan pengujian verifikasi mandiri menggunakan sampel fisik yang telah diketahui status mutunya: sampel sempurna (golden sample) wajib mendapatkan status 100% OK, sedangkan sampel cacat buatan (limit defect master) wajib terdeteksi secara konsisten sebagai NG.
Simpan seluruh konfigurasi ke dalam memori non-volatile smart camera dengan nama Job ID yang terstruktur. Aktifkan mode Operator Lock dengan kata sandi bertingkat agar parameter kritis tidak dapat diubah tanpa otorisasi supervisor.
Arsitektur Changeover Resep Otomatis via PLC
Salah satu kekuatan utama smart camera industri adalah kemampuannya menyimpan puluhan hingga ratusan file resep kerja (job files) langsung di dalam memori flash onboard kamera. Dengan kemampuan ini, proses pergantian resep produk tidak memerlukan operator membuka laptop atau menyambungkan kabel konfigurasi setiap kali batch produksi berganti.
Pergantian resep dapat dipicu sepenuhnya secara otomatis oleh sistem kendali pusat pabrik (PLC atau SCADA) melalui jalur komunikasi industri. Perhatikan diagram alur pertukaran sinyal (handshake sequence) berikut:
Alur Pergantian Resep Otomatis via Fieldbus Industri (PROFINET / EtherNet/IP / Modbus TCP)
Komparasi Alat Analisis Visi Populer pada Smart Camera
| Modul Algoritma | Cara Kerja Utama | Keunggulan bagi Teknisi | Contoh Penerapan Nyata |
|---|---|---|---|
| Pattern Matching | Mencocokkan kontur piksel geometri dengan citra acuan master yang didaftarkan. | Tahan terhadap variasi kecerahan cahaya; menghasilkan skor kecocokan persentase (0–100%). | Verifikasi orientasi komponen elektronik (IC / resistor) pada papan sirkuit PCB. |
| Caliper (Measurement) | Mendeteksi transisi tepi piksel (edge peak gradient) untuk mengukur jarak, lebar, atau sudut. | Akurasi sub-piksel (hingga 0,05 piksel); kalibrasi langsung dalam milimeter. | Pengukuran diameter mulut botol plastik, celah busi kendaraan, atau ketebalan ring paking. |
| OCR / OCV | Mengenali karakter teks cetak (Optical Character Recognition) dan memverifikasi kualitasnya (Verification). | Pustaka fon industri bawaan; toleransi terhadap teks dot-matrix dan inkjet miring. | Inspeksi tanggal kedaluwarsa (EXP Date) dan nomor batch produksi pada kemasan karton farmasi. |
| 1D/2D Code Reader | Dekode otomatis barcode 1D (Code 128, EAN) dan 2D matrix (QR Code, DataMatrix ECC200). | Algoritma rekonstruksi kode rusak; pembacaan berkecepatan tinggi dalam hitungan milidetik. | Keterlacakan komponen otomotif dengan kode ukir logam langsung (Direct Part Marking / DPM). |
| Blob / Defect Area | Mengelompokkan piksel berdasarkan nilai biner ambang batas (threshold binarization). | Setup sangat cepat; mendeteksi benda asing atau lubang cacat berdasarkan luas area piksel. | Deteksi kebocoran seal kemasan sachet atau kehadiran partikel kotoran pada lembaran blister. |
Checklist Praktis Kalibrasi Lapangan bagi Teknisi Pemeliharaan
- Rigiditas Mekanikal: Semua baut pengunci braket kamera dan cincin fokus lensa telah dikencangkan dengan torsi yang tepat.
- Penerangan Ambien Terisolasi: Sistem pencahayaan buatan tidak terganggu oleh fluktuasi sinar matahari siang hari atau lampu penerangan atap gedung (gunakan tudung pelindung optik jika diperlukan).
- Waktu Pemicu Stabil (Trigger Timing): Sinyal sensor optik pemicu (photoelectric sensor) tiba tepat saat produk berada di pusat bidang pandang FOV.
- Batas Ambang Toleransi Realistis: Nilai ambang kelulusan tidak terlalu ketat (menyebabkan false reject) dan tidak terlalu longgar (menyebabkan produk cacat lolos).
- Sinkronisasi Ejektor Penolak: Waktu tunda (delay) dan durasi pulsa pneumatik penolak telah disinkronkan persis dengan kecepatan laju konveyor.
- Cadangan Parameter (Backup Job File): File konfigurasi resep telah diekspor dan dicadangkan ke USB drive atau server penyimpanan lokal pabrik.
Untuk memahami seluruh spektrum teknologi visi industri, baca ulasan pilar utama kami tentang smart camera untuk machine vision: definisi, kategori penggunaan, dan fitur kunci, telusuri solusi perangkat lunak pengolahan citra di software inspeksi visual industri BSM, atau ajukan pengujian sampel Anda melalui layanan uji sampel machine vision.
Kesimpulan
Kemudahan konfigurasi resep dan kalibrasi mandiri pada smart camera telah merevolusi cara pabrik mengelola sistem inspeksi mutu. Dengan memangkas ketergantungan pada pemrograman kode yang rumit dan menggantinya dengan antarmuka grafis yang intuitif serta komunikasi pergantian resep otomatis via PLC, fasilitas manufaktur dapat meningkatkan fleksibilitas produksi, meminimalkan downtime pergantian varian produk, dan memberdayakan teknisi lokal untuk menjaga kendali mutu tertinggi secara mandiri.
PT Berkah Solusi Mandiri menyediakan dukungan pelatihan teknis komprehensif, penyediaan unit demo, dan pendampingan komisioning smart camera HIKROBOT langsung di fasilitas produksi Anda di seluruh Indonesia.
