Lensa optik merupakan komponen penting dalam sistem machine vision yang bertugas mengumpulkan berkas cahaya dari objek dan memfokuskannya secara akurat ke permukaan sensor kamera. Kualitas lensa menentukan ketajaman, distorsi geometris, dan resolusi optik dari citra yang dihasilkan.
Memilih lens machine vision yang tepat membutuhkan pemahaman mendasar mengenai kalkulasi optik seperti panjang fokus (focal length), bidang pandang (field of view), jarak kerja (working distance), serta karakteristik bukaan diafragma dan kedalaman fokus.
1. Fungsi Utama Lensa dalam Sistem Inspeksi Industri
Berbeda dari lensa fotografi konsumen yang mengutamakan efek visual artistik, lensa kamera industri dirancang dengan fokus pada fidelitas geometris dan ketahanan mekanis. Lensa industri memiliki sekrup pengunci fokus dan diafragma yang kokoh agar pengaturannya tidak berubah akibat getaran mesin pabrik.
Lensa menentukan seberapa luas area produk yang dapat dilihat oleh sensor kamera dan seberapa detail batas kontur objek dapat dipetakan ke dalam piksel sensor tanpa menimbulkan aberasi optik.
2. Parameter Dasar dalam Kalkulasi Optik
Empat parameter mendasar yang saling berkaitan dalam penentuan lensa machine vision adalah:
- Field of View (FOV): Luas area horizontal dan vertikal objek yang ingin ditangkap dalam frame kamera.
- Working Distance (WD): Jarak fisik antara ujung terluar lensa dengan permukaan objek yang diinspeksi.
- Ukuran Sensor (Sensor Size): Dimensi fisik bidang sensor kamera (misalnya format 1/2.9", 1/1.8", 2/3", atau 1 inci). Format lensa harus sama atau lebih besar dari format sensor kamera agar tidak terjadi efek vignet (sudut gambar gelap).
- Focal Length (Panjang Fokus): Jarak optik dalam milimeter (mm) yang menentukan sudut pandang lensa.
Rumus pendekatan dasar menghitung panjang fokus lensa adalah: Focal Length = (Sensor Dimension × Working Distance) / Field of View.
3. Karakteristik Aperture dan Depth of Field (DOF)
Aperture (bukaan diafragma) dinyatakan dalam f-number (seperti f/1.4, f/2.8, f/8, f/16):
- Bukaan Lebar (f-number kecil): Memasukkan lebih banyak cahaya ke sensor, namun menghasilkan rentang kedalaman fokus (Depth of Field / DOF) yang dangkal.
- Bukaan Sempit (f-number besar): Menghasilkan rentang DOF yang lebih dalam sehingga objek dengan variasi ketinggian tetap terlihat fokus, namun membutuhkan intensitas pencahayaan tambahan.
4. Jenis-Jenis Lensa Machine Vision
Tergantung pada kebutuhan aplikasi dan tingkat presisi yang disyaratkan, beberapa kategori lensa umum digunakan:

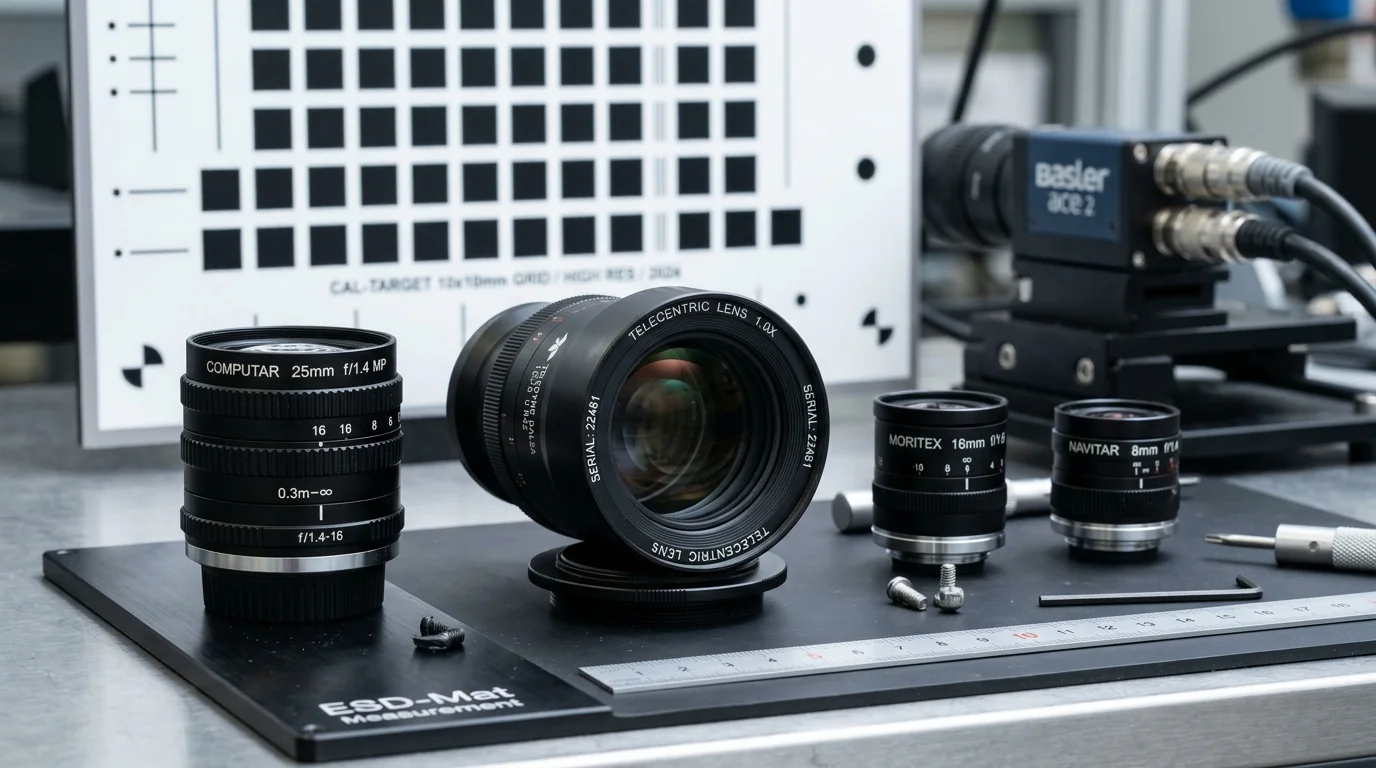

Fixed Focal Length Lens (Lensa Standar Industri)
Memiliki panjang fokus tetap (misalnya 8mm, 12mm, 16mm, 25mm, 35mm, atau 50mm). Lensa ini merupakan tipe yang paling banyak digunakan untuk inspeksi umum, memiliki konstruksi kompak, distorsi rendah, dan bukaan optik yang efisien.
Telecentric Lens (Lensa Telesentris)
Lensa telesentris adalah lensa optik khusus yang dirancang sedemikian rupa sehingga berkas cahaya utama sejajar dengan sumbu optik. Keunggulan utamanya adalah mengeliminasi distorsi perspektif paralaks. Pada lensa telesentris, ukuran perbesaran objek pada citra tetap konstan meskipun jarak objek ke lensa sedikit berubah. Lensa ini sangat penting pada aplikasi metrologi dan pengukuran dimensi dengan toleransi ketat.
Macro Lens
Dirancang khusus untuk pembesaran tinggi pada jarak kerja yang sangat dekat, optimal untuk memeriksa komponen mikro, sambungan kawat halus, atau struktur mikro elektronik.
5. Standar Lens Mount Industri
Kamera dan lensa industri dihubungkan menggunakan standar ulir mekanis yang terdefinisi:
- C-Mount: Standar paling umum pada kamera industri, memiliki diameter ulir 1 inci (32 TPI) dengan flange focal distance 17.526 mm.
- CS-Mount: Serupa dengan C-mount namun memiliki flange focal distance lebih pendek (12.5 mm), umum pada kamera kompak. Lensa C-mount dapat dipasang ke kamera CS-mount menggunakan cincin adaptor 5 mm.
- M42 Mount: Digunakan untuk sensor berukuran besar atau line scan camera berkecepatan tinggi yang membutuhkan cakupan bidang optik lebih luas.
6. Menghubungkan Lensa dengan Ekosistem Machine Vision BSM
Pemilihan lensa yang akurat harus disinkronkan dengan pemilihan machine vision camera dan konfigurasi lighting machine vision yang memadai.
Dalam merancang sistem kamera inspeksi industri, tim engineering PT Berkah Solusi Mandiri (BSM) melakukan kalkulasi optik secara cermat berdasarkan dimensi part dan batasan ruang mekanis di lokasi pabrik Anda.
Informasi mengenai lini optik dan aksesori kamera dapat ditinjau pada katalog produk Hikrobot dan implementasinya pada portfolio project machine vision BSM, serta tinjauan strategis pada pilar Machine Vision & Kamera Inspeksi Industri Indonesia.
7. Kesimpulan
Lensa machine vision adalah mata rantai pertama yang menentukan kualitas data optik yang diterima sensor. Dengan menghitung parameter FOV, working distance, dan format sensor secara presisi, sistem inspeksi visual dapat bekerja dengan stabilitas dan akurasi optik maksimal.
