Dalam rekayasa sistem machine vision, pencahayaan (lighting) memegang peranan krusial yang menentukan kualitas citra sebelum diproses oleh perangkat lunak. Tanpa skema pencahayaan yang tepat, kamera beresolusi tertinggi sekalipun tidak akan mampu menangkap fitur objek secara optimal.
Lighting merupakan salah satu faktor penting yang sangat memengaruhi kualitas image dalam sistem machine vision. Pemilihan geometri, warna cahaya, dan metode penerangan yang tepat bertugas menciptakan kontras maksimal antara fitur yang ingin diperiksa dengan latar belakangnya, sekaligus meredam pantulan yang tidak diinginkan di lantai pabrik.
1. Mengapa Pencahayaan Sangat Penting dalam Machine Vision?
Sistem penglihatan manusia memiliki kemampuan adaptasi dinamis yang luar biasa terhadap variasi terang dan gelap. Sebaliknya, sensor kamera industri menangkap pantulan foton cahaya secara linear dan matematis.
Tujuan utama lighting dalam machine vision bukanlah sekadar membuat objek terlihat terang oleh mata manusia, melainkan:
- Menciptakan Kontras: Menonjolkan batas tepi, kontur, goresan, atau teks yang ingin diperiksa agar terpisah jelas dari material dasar.
- Mereduksi Noise Lingkungan: Mengisolasi stasiun inspeksi dari fluktuasi cahaya sekitar pabrik (seperti sinar matahari dari jendela atau lampu ruangan).
- Membekukan Gerakan: Menyediakan intensitas cahaya tinggi dalam durasi sangat singkat (strobing) untuk menangkap produk yang melaju cepat tanpa efek blur.

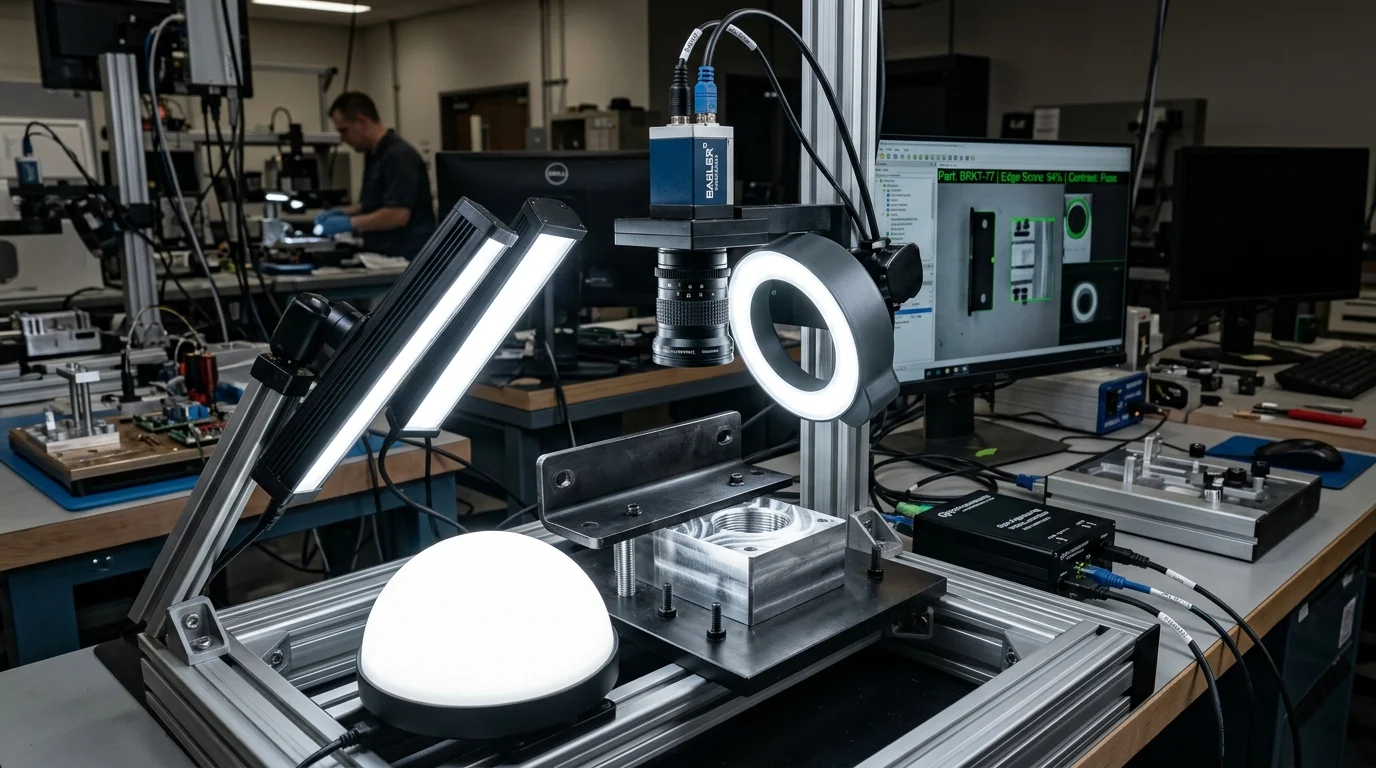

2. Jenis-Jenis Geometri Pencahayaan Machine Vision
Beragam geometri sumber cahaya dikembangkan untuk menjawab karakteristik fisik dan optik material yang bervariasi:
Ring Light
Sumber cahaya melingkar yang dipasang mengelilingi lensa kamera. Memberikan penerangan langsung dan seragam pada permukaan objek datar yang tidak terlalu reflektif. Sangat umum digunakan pada stasiun inspeksi umum dan perakitan komponen.
Backlight (Pencahayaan Latar)
Pencahayaan diletakkan di belakang objek menghadap langsung ke lensa kamera, sehingga objek tampak sebagai siluet gelap di atas latar belakang putih terang. Teknik ini menghasilkan kontras tepi paling tajam, sangat ideal untuk pengukuran dimensi luar, pemeriksaan profil ulir, dan deteksi lubang atau celah.
Bar Light (Pencahayaan Garis)
Pencahayaan linier berbentuk batang yang dapat digunakan secara tunggal atau kombinasi beberapa unit. Sangat fleksibel untuk diarahkan dengan sudut miring (darkfield) guna menonjolkan goresan permukaan, atau menyinari area inspeksi yang memanjang.
Dome Light (Pencahayaan Baur / Diffuse)
Menggunakan kubah reflektif untuk memantulkan cahaya dari segala arah ke permukaan objek. Teknik ini meniadakan bayangan keras dan menghilangkan titik silau (hotspot), sangat cocok untuk produk melengkung, kemasan bertekstur, atau material mengkilap.
Coaxial Light
Menggunakan cermin pembagi berkas (beam splitter) untuk menembakkan cahaya sejajar dengan sumbu optik lensa. Cahaya mengenai objek secara tegak lurus dan dipantulkan kembali ke sensor. Teknik ini dirancang khusus untuk menginspeksi permukaan sangat reflektif seperti cermin, wafer silikon semikonduktor, atau plat logam poles.
3. Pengaruh Warna Cahaya (Panjang Gelombang LED)
Selain bentuk fisik lampu, panjang gelombang (warna) cahaya yang digunakan memengaruhi interaksi optik dengan material produk:
- Cahaya Merah (Red ~630nm): Sangat populer untuk kamera monokrom karena efisiensi sensor CMOS tinggi pada spektrum ini, andal untuk inspeksi umum dan aplikasi berkecepatan tinggi.
- Cahaya Biru (Blue ~470nm): Memiliki panjang gelombang lebih pendek, menghasilkan hamburan cahaya lebih baik pada permukaan partikel halus dan goresan mikro.
- Cahaya Putih (White): Menghasilkan spektrum luas, digunakan saat inspeksi melibatkan kamera warna atau pembedaan gradasi warna produk.
- Inframerah (IR ~850nm): Mampu menembus material tertentu seperti tinta gelap atau kemasan plastik tipis untuk memeriksa isi di dalamnya.
4. Mode Continuous vs Strobed Illumination
Lampu machine vision dapat dioperasikan dalam dua mode utama:
- Continuous Mode: Lampu menyala konstan sepanjang waktu. Sederhana dalam instalasi, cocok untuk objek yang berhenti sejenak saat inspeksi.
- Strobe (Pulsed) Mode: Lampu dipicu untuk menyala dengan arus listrik tinggi dalam durasi beberapa mikrodetik yang tersinkronisasi tepat saat shutter kamera terbuka. Mode ini menghasilkan intensitas cahaya berlipat ganda untuk membekukan objek cepat sekaligus memperpanjang usia pakai LED.
5. Kesalahan Umum dalam Pemilihan Pencahayaan
Beberapa kendala yang sering terjadi di lapangan akibat perencanaan lighting yang kurang tepat meliputi:
- Mengandalkan lampu ruangan pabrik yang intensitasnya berubah antara siang dan malam hari.
- Menggunakan pencahayaan langsung (direct light) pada material reflektif sehingga kamera mengalami blinding/glare.
- Tidak memperhitungkan jarak kerja (working distance) fisik antara lampu dengan part atau konveyor.
- Mengabaikan getaran konveyor yang dapat mengubah sudut datang cahaya seiring berjalannya waktu.
6. Harmonisasi Lighting dengan Kamera, Lensa, dan Sistem BSM
Pencahayaan yang ideal harus dipadukan secara cermat dengan karakteristik machine vision camera dan jenis lensa yang digunakan. Keberhasilan sistem inspeksi visual bergantung pada keseimbangan optoelektronik ini.
Dalam implementasi machine vision quality control dan sistem kamera inspeksi industri, PT Berkah Solusi Mandiri (BSM) mengutamakan sesi pengujian sampel langsung untuk menentukan geometri dan warna lighting paling stabil.
Anda dapat melihat komponen pencahayaan pada katalog produk Hikrobot, meninjau implementasi lapangan pada portfolio project machine vision BSM, serta mempelajari ekosistem lengkap pada pilar Machine Vision & Kamera Inspeksi Industri Indonesia.
7. Kesimpulan
Pencahayaan merupakan instrumen optik mendasar yang menentukan keberhasilan analisis machine vision. Dengan merancang geometri pencahayaan yang sesuai dengan material produk, sistem inspeksi visual dapat bekerja stabil dan konsisten di berbagai kondisi operasional pabrik.
